Можно ли заменить одну изношенную секцию цилиндра двухшнекового экструдера вместо всего комплекта?

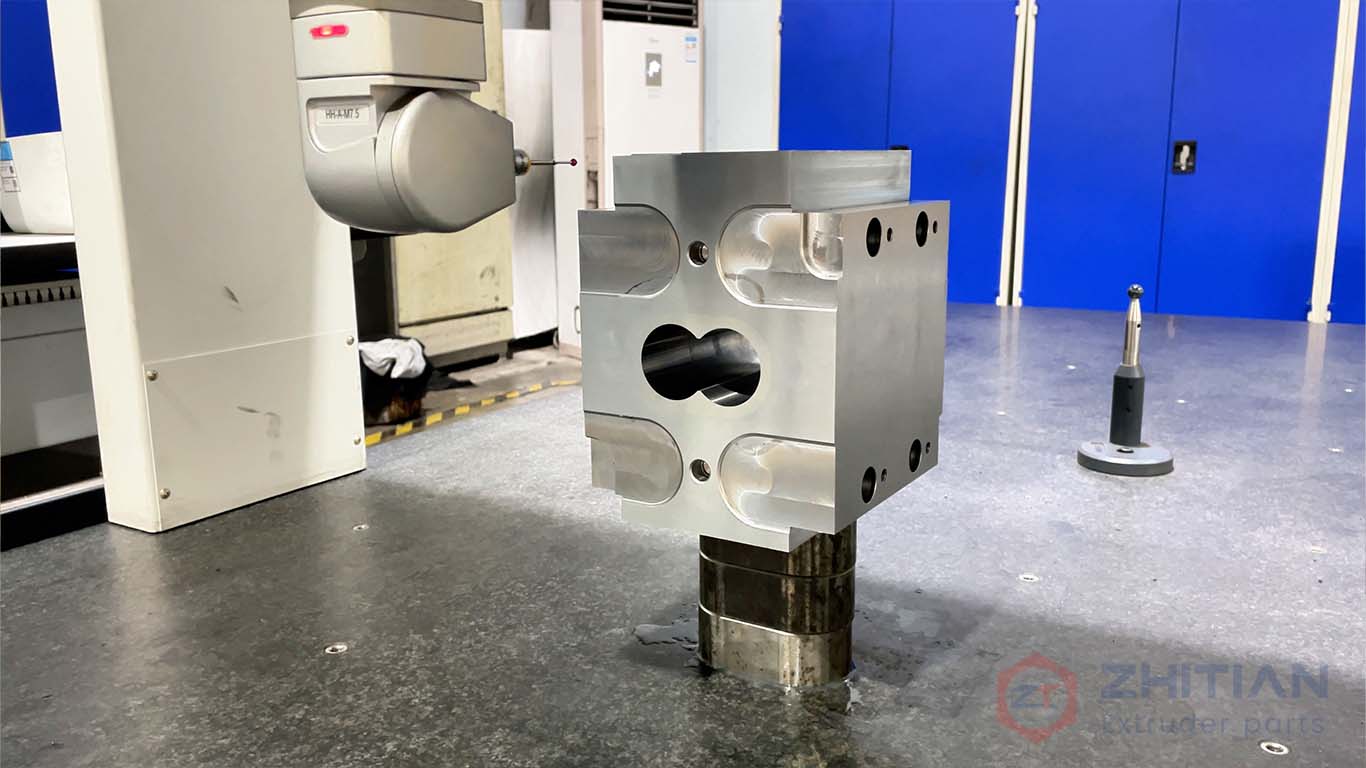

Замена секции цилиндра двухшнекового экструдера не всегда требует покупки полного комплекта новых цилиндров. Благодаря модульной конструкции во многих случаях можно заменить только одну или несколько наиболее изношенных секций, если остальные компоненты оборудования сохраняют допустимое техническое состояние. Такой подход помогает сократить стоимость ремонта, сохранить исправные детали и быстрее вернуть экструзионную линию в эксплуатацию. Однако локальная замена требует точной проверки размеров. Новая секция должна соответствовать существующему оборудованию по межосевому расстоянию, геометрии рабочей «восьмёрки», длине, соединительным поверхностям и монтажным размерам.

Содержание

Почему секции цилиндра изнашиваются неравномерно

Когда можно заменить только одну секцию

Какие размеры необходимо проверить

Почему необходимо проверить шнековые элементы

Когда локальная замена не рекомендуется

Можно ли изменить материал новой секции

Какие данные нужны для заказа

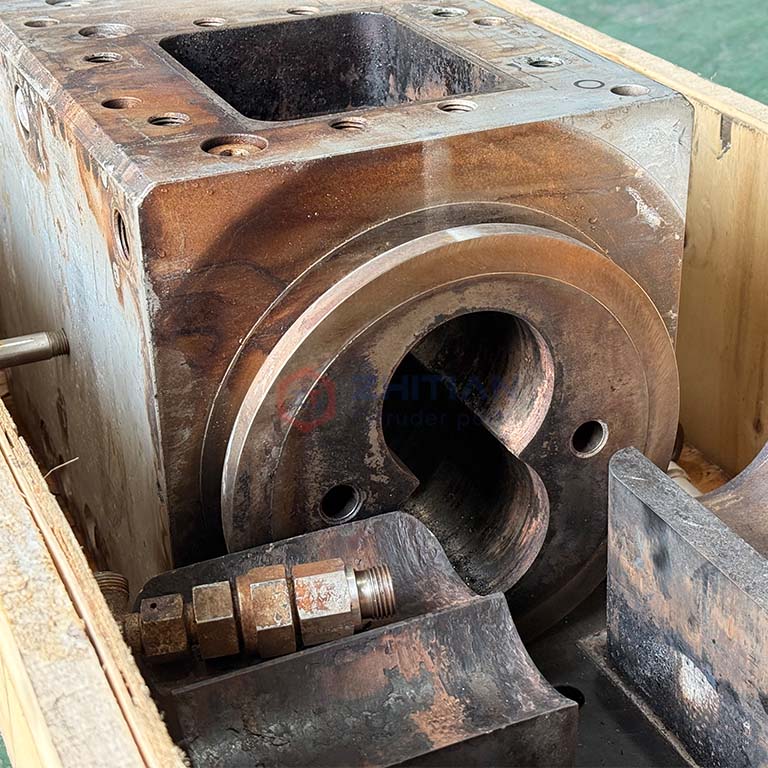

1. Почему секции цилиндра изнашиваются неравномерно?

Разные зоны двухшнекового экструдера работают в разных условиях. По длине технологической части изменяются: • состояние перерабатываемого материала;
• давление и температура;
• содержание стекловолокна и минеральных наполнителей;
• степень заполнения рабочей камеры;
• интенсивность смешения;
• механическая нагрузка на внутреннюю поверхность. Поэтому одна изношенная секция цилиндра может достигнуть критического состояния значительно раньше соседних секций. Особенно быстро локальный износ может развиваться при переработке стекловолокна, карбоната кальция, талька и других абразивных наполнителей. Именно поэтому состояние каждой секции желательно оценивать отдельно, а не автоматически менять весь комплект.

2. Когда возможна замена секции цилиндра двухшнекового экструдера?

Замена секции цилиндра двухшнекового экструдера отдельно от всего комплекта обычно возможна, если: • сильный износ ограничен одной или несколькими секциями;
• соседние цилиндры сохраняют допустимые рабочие размеры;
• соединительные торцы не имеют серьёзных повреждений;
• корпус не деформирован;
• шнековые элементы сохраняют приемлемое состояние;
• ключевые размеры новой секции можно точно определить. Если эти условия выполняются, нет необходимости заменять исправные секции только потому, что один участок достиг предельной степени износа. Но окончательное решение следует принимать после измерения рабочих поверхностей и проверки состояния всей пары «шнек – цилиндр».

3. Какие 7 параметров необходимо проверить перед заменой?

Перед изготовлением новой секции необходимо подтвердить как минимум семь групп параметров.

1. Межосевое расстояние

Межосевое расстояние определяет взаимное положение двух рабочих отверстий. Этот параметр должен точно соответствовать существующей шнековой системе.

2. Размеры рабочих отверстий

Необходимо определить фактическую геометрию внутренней рабочей поверхности и учитывать степень её износа. Сильно изношенный размер нельзя автоматически использовать как номинальный размер новой детали.

3. Геометрия рабочей «восьмёрки»

Важно сохранить правильную форму двух пересекающихся рабочих отверстий и их взаимное положение.

4. Длина секции

Новая секция должна точно занимать место существующей детали в общей сборке цилиндров.

5. Соединительные торцы

Необходимо проверить плоскостность, положение отверстий и элементы центрирования.

6. Монтажные отверстия и наружные размеры

Новая деталь должна без дополнительной доработки устанавливаться на существующее оборудование.

7. Каналы и технологические отверстия

Для отдельных типов секций необходимо учитывать: • каналы охлаждения или нагрева;
• загрузочные отверстия;
• дегазационные отверстия;
• боковую подачу;
• другие специальные конструктивные элементы. Только после подтверждения этих параметров замена секции цилиндра двухшнекового экструдера может обеспечить точную совместимость с соседними компонентами.

4. Почему необходимо одновременно проверить шнековые элементы?

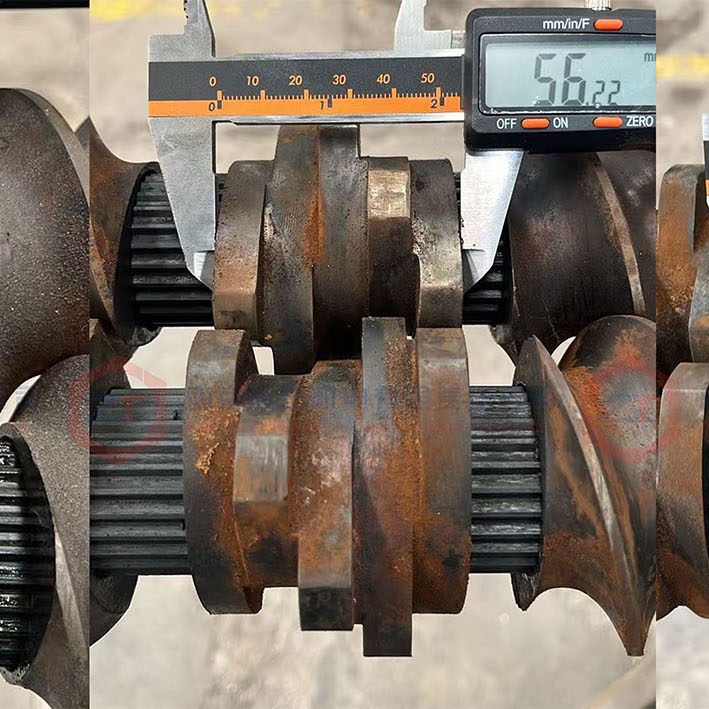

Цилиндр и шнековые элементы работают как одна система. Если цилиндр уже сильно изношен, наружный диаметр шнековых элементов также может уменьшиться вследствие длительной эксплуатации. Поэтому рекомендуется измерить: • внутренний размер рабочих отверстий цилиндра;
• наружный диаметр шнековых элементов;
• фактический рабочий зазор;
• состояние наиболее нагруженных зон. Если установить новую секцию цилиндра вместе с сильно изношенными шнековыми элементами, рабочий зазор может всё равно оставаться больше требуемого. В таком случае одна только замена секции цилиндра двухшнекового экструдера не всегда полностью восстанавливает первоначальные рабочие характеристики линии.

5. Когда локальная замена не рекомендуется?

Частичная замена подходит не для любой ситуации. Стоит рассмотреть более комплексный ремонт, если: • большинство секций уже имеют значительный износ;
• несколько рабочих отверстий превышают допустимые размеры;
• большая часть шнековых элементов сильно изношена;
• соединительные поверхности повреждены;
• корпус цилиндра деформирован;
• имеются трещины или другие серьёзные повреждения;
• невозможно достоверно определить исходные размеры. В таких условиях замена одной секции может дать только временный или ограниченный результат. Правильнее оценить состояние всей технологической зоны и определить, какие компоненты действительно требуют восстановления или замены.

6. Можно ли использовать другой материал для новой секции?

Да. Если предыдущая секция изнашивалась значительно быстрее соседних, это может указывать не только на высокую нагрузку, но и на недостаточную стойкость используемого материала. При выборе новой секции следует учитывать: • тип перерабатываемого полимера;
• содержание стекловолокна;
• содержание карбоната кальция, талька или других наполнителей;
• наличие коррозионных компонентов;
• рабочую температуру;
• интенсивность производства;
• характер предыдущего износа. Для участков с высокой абразивной нагрузкой можно использовать более износостойкий материал именно в проблемной зоне. В зависимости от условий эксплуатации для цилиндров для двухшнековых экструдеров могут применяться различные решения, включая биметаллические конструкции, специальные износостойкие сплавы и лазерную наплавку. Таким образом, замена секции цилиндра двухшнекового экструдера одновременно может стать возможностью улучшить стойкость конкретной рабочей зоны.

7. Можно ли заменить одну секцию без оригинального чертежа?

Во многих случаях – да. Если оригинальная документация отсутствует, необходимые параметры можно определить по существующему образцу, техническим данным оборудования и результатам измерений. При этом особенно важно учитывать износ старой детали. Например, фактический размер внутреннего отверстия старого цилиндра может уже отличаться от первоначального номинального значения. Поэтому для восстановления геометрии желательно анализировать: • старую секцию;
• соседние цилиндры;
• состояние шнеков;
• модель оборудования;
• известные заводские параметры. Это позволяет снизить риск копирования уже изношенной геометрии.

Какие преимущества даёт локальная замена?

Если остальные элементы находятся в хорошем состоянии, замена секции цилиндра двухшнекового экструдера вместо полного комплекта позволяет: • снизить расходы на запасные части;
• сохранить исправные секции;
• уменьшить объём ремонтных работ;
• сократить время простоя оборудования;
• применить более стойкий материал только в зоне повышенного износа. Но экономический эффект напрямую зависит от точности новой детали. Неправильное межосевое расстояние, несоответствие торцов или монтажных отверстий может привести к проблемам при сборке и дальнейшей эксплуатации.

Что предоставить ZHITIAN для оценки?

Для предварительной оценки возможности локальной замены желательно предоставить: • производителя и модель экструдера;
• фотографии изношенной секции;
• фотографии обоих соединительных торцов;
• чертёж или основные размеры;
• длину секции;
• межосевое расстояние, если оно известно;
• фотографии рабочей «восьмёрки»;
• положение секции на экструзионной линии;
• информацию о перерабатываемом материале;
• содержание стекловолокна или минеральных наполнителей;
• описание характера износа;
• необходимое количество. Если оригинальный чертёж отсутствует, можно использовать старую секцию для измерения и восстановления основных технических параметров. Замена секции цилиндра двухшнекового экструдера вместо полного комплекта во многих случаях технически возможна и экономически оправданна. Главное – проверить состояние соседних секций и шнековых элементов, точно определить ключевые размеры и подобрать материал с учётом реальных условий эксплуатации.
